应用支持

增塑剂的测定

邻苯二甲酸酯类增塑剂检测解决方案

邻苯二甲酸酯类增塑剂是一种广泛用于食品包装、玩具、儿童用品、PVC建筑材料、医疗器械以及服装等物品中的一种改性材料。

2015年6月4日,欧盟官方公报(OJ)发布RoHS2.0(《关于限制在电子电器设备中使用某些有害成分的指令》)修订指令(EU)2015/863,正式将DEHP、BBP、DBP、DIBP列入附录II 限制物质清单中,至此附录II共有DEHP、BBP、DBP、DIBP四种塑化剂强制监管物质。由于邻苯二甲酸酯类增塑剂与塑料、橡胶等基质没有形成健合,彼此保持各自独立的化学性质。因而在接触到水,油脂时,便会溶出。邻苯二甲酸酯类具有生殖毒性,还具有致突变和致癌作用。

目前使用较多的检测技术是采用GC-MS,然而GC-MS高昂的购置费用令用户望而却步,同时GC-MS检测的效果并不好,而且保留时间很长,分离度也不是很好,峰形也不尽人意,而且相关的后期维护经费也相对的高,用户的成本负担将不堪重负。

上海伍丰科学仪器有限公司针对该指令进行了大量技术研究,对目前的公司的产品进行相应的改进,向国内出口企业提供了16种塑化剂有害物质的检测,包括上述四种塑化剂。即使以后对该类物质的检测种类增加,用户也不需要投入很高的费用,就可以升级到新的指令规定。从实验的结果来看,我公司提供的解决方案具有分离效果更好,色谱基线稳定,峰形规则好看,色谱峰处理简单,出峰前后没有干扰,而且对于其他共存的有害物质可以一并检测,相互没有干扰,具有较高的精确度和准确度。

本方法开发之初是想要同时分析所列的16种塑化剂,开发过程中发现两个问题,一是有四个组分靠得太近,要同时确保它们基线分离甚至分离度大于1.0都非常困难,尝试过上百个方案也未能实现; 二是最后面出来的两个化合物DNOP和DNP在常规条件下难以分离,因此,不得已放弃同时分析16种的方案,开发出一个总的分析方法和两个补充方法。总方法可以对12种塑化剂同时进行定性和定量使用,具有流动相配制简单、基线平稳、方法稳定、重现性好等优点,两个补充方法是总方法的谱图中所指出的重叠峰位置有峰出现时才使用。



  1. 一.液相方法条件

液相色谱仪:LC100 梯度系统(上海伍丰科学仪器有限公司)

色谱柱:PntulipsTM BP-C18, 5um, 4.6×250mm

流动相:

时间(min) A相:水 B相:100%乙腈
0 60 40
14 42 58
35 30 70
45 0 100
55 0 100
56 60 40

波  长:UV, 242 nm

温  度:柱温30℃

进样量:10ul

标准品的配制:准确称量16种邻苯二甲酸酯标准品(或购买相映浓度混标),用甲醇或乙腈配制成浓度为1.0mg/ml的标准溶液;准确量取1ml至10ml容量瓶中用乙腈稀释至刻度(此时浓度为100ug/ml),摇匀;

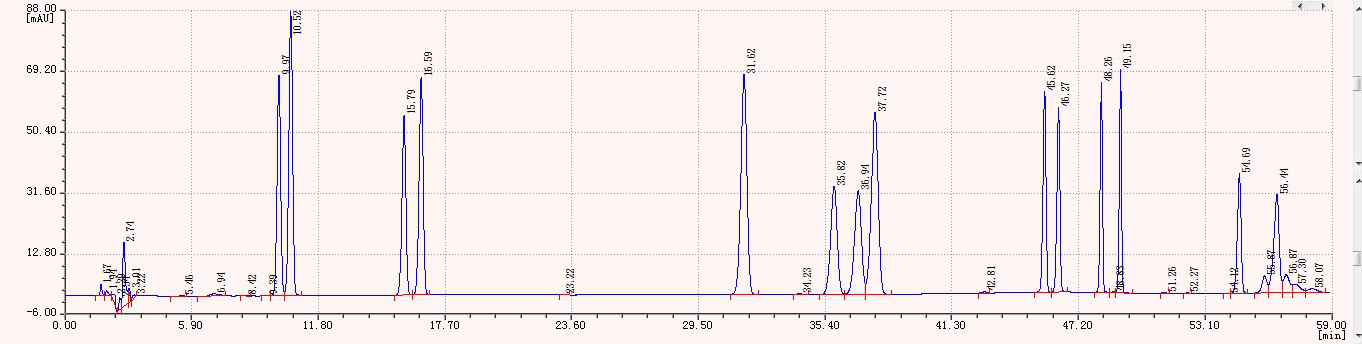

谱图和数据



按出峰顺序:

序号 出峰时间(min) 中文名 英文名 英文缩写
1 9.97 邻苯二甲酸二-(2-甲氧基)乙酯 Dimethyl phthalate DMP
2 10.52 邻苯二甲酸二甲酯 Diethyl phthalate DEP
3 15.79 邻苯二甲酸二-(2-乙氧基)乙酯 Diisobutyl phthalate DIBP
4 16.59 邻苯二甲酸二乙酯 Dibutyl phthalate DBP
5 31.62 邻苯二甲酸二苯酯 Bis(2-methoxyethyl) phthalate DMEP
6 35.82 邻苯二甲酸二异丁酯 Bis(4-methyl-2-pentyl)phthalate BMPP
7 36.94 邻苯二甲酸丁基苄基酯 Bis(2-ethoxyethyl) phthalate DEEP
8 37.72 邻苯二甲酸二丁酯 Dipentyl phthalate DPP
9 邻苯二甲酸二-(2-丁氧基)乙酯 Dihexyl phthalate DHXP
10 45.62 邻苯二甲酸二戊酯 Benzyl butyl phthalate BBP
11 46.27 邻苯二甲酸二环己酯 Bis(2-n-butoxyethyl)phthalate DBEP
12 48.26 邻苯二甲酸二-(4-甲基-2-戊基)酯 Dicyclohexyl phthalate DCHP
13 49.15 邻苯二甲酸二己酯 Bis(2-ethylhexyl) phthalate DEHP
14 54.69 邻苯二甲酸二-(2-乙基)己酯 Diphenyl phthalate
15 56.44 邻苯二甲酸二正辛酯 Di-n-octyl phthalate DNOP
16 邻苯二甲酸二壬酯 Dinonyl phthalate DNP

注意事项:

  1. 色谱柱的维护(本方案仅针对做该样品时的维护):分析完成后用B相以1.0ml/min

冲洗45min。

配置方案:

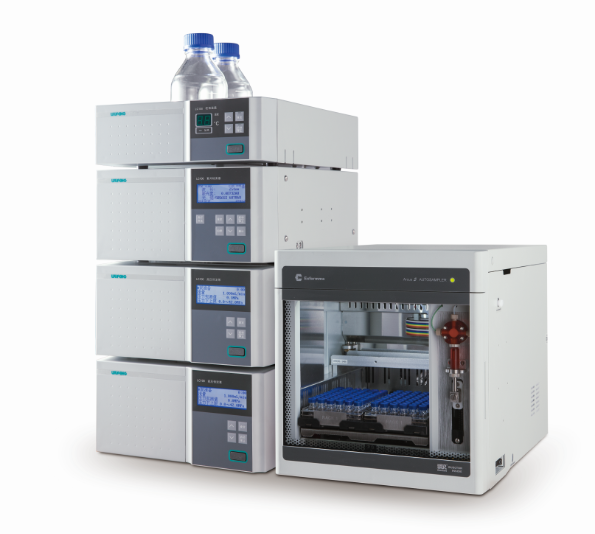

  • LC-100梯度系列



智能全控工作站软件采用纯数字通讯,没有二次模数转换,不存在信号畸变,这样保证了采样精度和后处理时不丢失数据。LC-100工作站软件在WINDOWS系统下运行,所有功能菜单化,无需学习,一看就会,操作简便。

相关技术指标:

噪音 ±0.25×10-5AU(静态)  /  ±1×10-5AU(动态,在指定条件下)
增塑剂最小检测限

(在指定条件下)

BBP:2.5×10-9 g/ml

DBP:2.0×10-9 g/ml

DEHP:7.8×10-9 g/ml

DIBP:7.0×10-8 g/ml

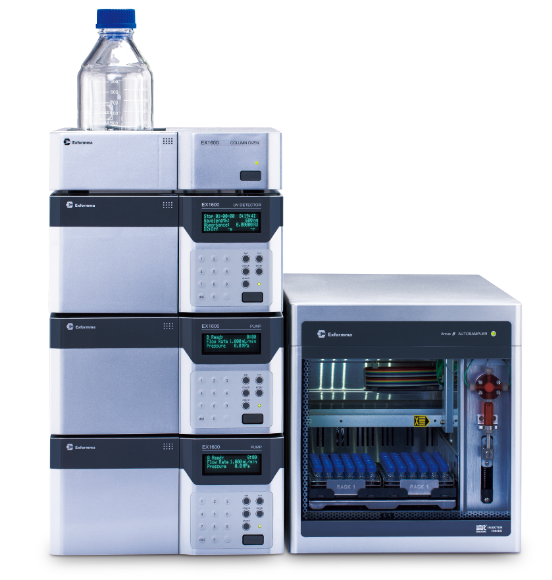

  • EX1600梯度系统

EX1600增塑剂专用检测仪采用领先的微电脑技术,无需中央控制器,可实现网络化、智能化、自动化各项功能,并且各单元能够完全协调互动。

智能化:

EX1600先进的“专家在线”理念帮助着您能够轻松的面对日常的分析工作和仪器的维护,使您时刻充满自信处理各种困难。减少仪器的使用成本。

实现人机对话、实时对仪器的运行状态进行监控。对潜在和已出现的故障做出判断,并提供在线解决方案。

对仪器整体和单元部件使用寿命进行评估,便于及时更换零部件。

自动化:

全面实现远程的准无人操作,大大提高了仪器的使用效率。可选配全自动的EX1600AS自动进样系统,实现进样自动化,提高样品分析精度。

网络化:

通过仪器的LAN接口与以太网联接,即可实现远程控制和信息资源共享,从而进行技术指导、技术管理、在线维护,大大提高了工作效率。

相关技术指标:

噪音 ±0.2×10-5AU(静态)  /  ±1×10-5AU(动态,在指定条件下)
增塑剂最小检测限

(在指定条件下)

BBP:2.4×10-9 g/ml

DBP:2.0×10-9 g/ml

DEHP:7.8×10-9 g/ml

DIBP:6.8×10-8 g/ml
